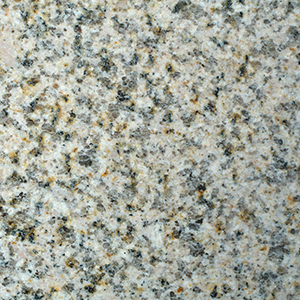

山东黄金麻属于天然花岗岩，其防水性能介于“天然良好”与“需人工强化”之间，具体表现取决于三个核心因素：石材自身结构、表面处理工艺及后期维护措施。以下分点解析，并给出实用建议。
       一、先天优势：低吸水率、高密度
      花岗岩本身孔隙率较低，山东黄金麻的吸水率通常＜0.5%，远低于大理石（1–3%），在干燥环境下不易渗水。
       高石英含量（约30–40%）与致密长石基质共同形成天然屏障，雨水、冷凝水短期内难以渗透。
       二、天然局限：微孔与裂隙
       尽管孔隙率低，但切割、抛光后仍残留毛细孔及微裂纹，长期浸水或高湿环境（如浴室、户外水池）仍可能导致水斑、泛碱、锈黄。
       户外酸雨、融雪盐中的氯离子可通过毛细孔迁移，引发表面风化、失光。
       三、提升防水效果的关键措施
       出厂“六面防护”+现场二次渗透型有机硅/氟碳防护剂：形成纳米级憎水膜，吸水率可降至0.1%以下，水珠呈滚珠状，揉搓不散。
       密封处理：中性硅酮密封胶填缝+表面密封剂，阻断水分从接缝、裂隙侵入，尤其适用于湿区铺贴。
       定期维护：每12–18个月补涂防护剂，雨季前做一次防水检测（水珠揉搓法、耐水压测试），及时修复防护层。

       四、典型应用场景与实测数据
       室内干区（客厅、走廊）：未经防护时水珠停留＞30分钟；防护后＞2小时无渗透。
       浴室地面：防护后防滑系数R11，48小时浸泡无变色、无泛碱。
       户外幕墙：防护后耐冻融循环＞100次，表面无剥落、无盐析。
       山东黄金麻的“先天防水”优于多数大理石，但不足以应对长期高湿或化学侵蚀。只有通过“出厂防护+现场二次渗透+定期维护”三管齐下，才能将其防水性能提升至工程安全级别。对预算充足、追求长期美观的项目，山东黄金麻是性价比极高的选择；若预算有限或维护周期难以保证，建议选用吸水率更低的石英石或已预浸防护的复合石材。
