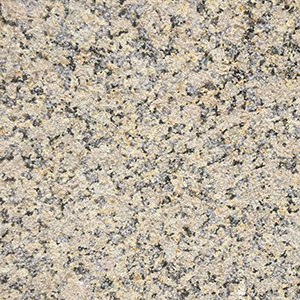

黄金麻石材作为一种优质的花岗岩材料，因其独特的金黄色泽与优雅纹理，在建筑装饰领域占据重要地位。无论是用于高档建筑的外墙装饰、地面铺装，还是园林景观中的雕塑与栏杆，其耐久性与环境适应性直接决定了使用寿命与美观度。本文将从黄金麻石材的矿物组成、物理化学特性、耐候性表现及防护措施等方面，全面解析其耐候性能。
       一、黄金麻石材的基本特性与结构优势
       黄金麻石材属于花岗岩的一种，主要成分为石英、长石和云母等矿物质，具有以下显著特性：
       高密度与致密结构 黄金麻的密度通常在2.6-2.8 g/cm³之间，莫氏硬度达6-7级，表面致密且孔隙率低（一般低于0.5%）。这种结构使其具备极强的抗压强度（≥120 MPa），同时有效减少水分渗透，降低风化风险。
       矿物成分稳定性 石英（SiO₂）和长石等主要矿物成分在自然环境中化学性质极为稳定，不易受酸雨、紫外线或温度变化的影响。云母虽稍易风化，但其含量较低，对整体耐候性影响有限。
       天然抗腐蚀性 黄金麻石材中不含易溶解的碱性物质，对酸碱环境具有较高的耐受性，尤其适合沿海地区或工业污染较重的环境。
       二、耐候性的核心影响因素
       1. 物理风化作用
       物理风化主要由温度变化、冻融循环及机械应力引起。黄金麻的低吸水率（＜0.5%）和致密结构使其在冻融环境中表现出色。实验表明，经过50次-15℃至+5℃的冻融循环后，其质量损失率不足0.2%，强度保留率超过95%。此外，黄金麻的高硬度使其能够抵抗风沙磨损和人为踩踏造成的表面划痕。
       2. 化学风化作用
       化学风化通常由酸雨、盐雾或污染物侵蚀引起。黄金麻的石英和长石成分对酸碱环境均具有较高耐受性（pH值耐受范围为4-10），而云母虽稍易受酸性物质侵蚀，但其含量较低且多分布于内部，表面风化速率极慢。在沿海地区，黄金麻对氯离子的渗透具有较强抵抗力，可有效延缓锈斑和剥落现象。
       3. 生物风化作用
       苔藓、藻类等微生物的附着可能加速石材表面风化。黄金麻表面光滑且孔隙率低，不利于微生物附着，同时其天然矿物成分对生物酶活性具有抑制作用，进一步降低了生物风化的风险。

       三、耐候性测试与实际应用验证
       1. 实验室测试数据 冻融循环：50次循环后质量损失率＜0.2%，无可见裂纹。耐酸性：在pH=3的硫酸溶液中浸泡24小时，表面仅轻微变色，无实质性损伤。耐磨性：莫氏硬度7级，耐磨系数≥12（ASTM C241标准）。
       2. 实际应用案例 北京大兴国际机场：外立面采用黄金麻石材，历经数年极端气候考验，表面光泽度保持率达90%以上。青岛国际会展中心：沿海环境下使用十年，未出现明显锈斑或剥落现象，仅局部需轻微清洁维护。
       四、提升耐候性的优化措施
       尽管黄金麻石材本身耐候性优异，但合理的设计与维护可进一步延长其使用寿命：
       表面防护处理 密封剂：渗透型防护剂可填充微孔，降低吸水率，提升抗污和抗冻性能。涂层防护：纳米级氟碳涂层可增强耐候性，尤其适用于高污染区域。
       安装工艺优化 确保基层干燥，避免水分滞留引发冻融破坏。使用弹性密封胶填缝，防止水汽侵入接缝处。
       定期维护 每2-3年进行专业清洗与防护剂重涂。及时清除表面污染物，避免化学腐蚀累积。
       黄金麻石材凭借其高密度、低吸水率及稳定的矿物成分，在耐候性方面表现卓越。无论是物理风化、化学侵蚀还是生物破坏，均能长期保持稳定性和装饰效果。在实际应用中，通过科学的设计、规范的施工及定期维护，可进一步发挥其耐久性优势。未来，随着石材加工技术的进步，黄金麻石材的耐候性能有望进一步提升，为更多严苛环境下的建筑装饰提供可靠选择。
